ESD là gì? Cách kiểm soát tĩnh điện trong nhà máy

ESD là gì? ESD là viết tắt của Electrostatic Discharge, nghĩa là hiện tượng phóng tĩnh điện giữa hai vật thể có sự chênh lệch điện thế. Theo Sidonn, hiện tượng này thường xảy ra rất nhanh, đôi khi con người không cảm nhận được, nhưng có thể làm hỏng linh kiện điện tử, gây lỗi thiết bị, ảnh hưởng đến chất lượng sản phẩm và an toàn vận hành trong nhà máy.

Trong các lĩnh vực điện tử, bán dẫn, sản xuất thiết bị công nghiệp và logistics tự động, kiểm soát ESD là một phần quan trọng của quản lý chất lượng. Đặc biệt, khi doanh nghiệp sử dụng robot, AGV/AMR, băng tải, hệ thống sortation, WMS/WCS hoặc kho ASRS, việc bảo vệ linh kiện và thiết bị điều khiển khỏi phóng tĩnh điện cần được xem xét ngay từ khâu thiết kế.

ESD là gì?

ESD nghĩa là gì? ESD là phóng tĩnh điện. Tĩnh điện hình thành khi các vật liệu khác nhau tiếp xúc, ma sát hoặc tách rời nhau, khiến electron dịch chuyển từ vật này sang vật khác. Khi đó, một vật có thể tích điện dương, vật còn lại tích điện âm. Nếu hai vật có chênh lệch điện thế tiếp xúc hoặc đến đủ gần, điện tích sẽ phóng qua một đường dẫn và tạo thành sự kiện ESD.

Một ví dụ quen thuộc là cảm giác bị giật nhẹ khi chạm vào tay nắm cửa sau khi đi trên thảm. Trong môi trường sản xuất, sự phóng điện có thể xảy ra giữa tay người và bo mạch, giữa khay chứa và linh kiện, hoặc giữa một thiết bị vận chuyển và bộ phận điện tử trên dây chuyền.

Tại sao phải kiểm soát ESD?

Kiểm soát ESD giúp hạn chế rủi ro hỏng hóc, lỗi ẩn và suy giảm độ tin cậy của sản phẩm. Tác động của ESD thường được chia thành hai dạng chính:

• Hỏng hoàn toàn: linh kiện hoặc thiết bị không thể hoạt động ngay sau khi bị phóng điện.
• Hỏng tiềm ẩn: sản phẩm vẫn hoạt động trong quá trình kiểm tra ban đầu nhưng tuổi thọ, độ ổn định hoặc hiệu suất bị suy giảm. Lỗi có thể xuất hiện sau một thời gian sử dụng.

Hỏng tiềm ẩn đặc biệt khó kiểm soát vì không phải lúc nào cũng được phát hiện tại công đoạn sản xuất. Doanh nghiệp có thể phải đối mặt với tỷ lệ sản phẩm lỗi tăng, chi phí bảo hành, dừng dây chuyền, mất thời gian truy tìm nguyên nhân và ảnh hưởng đến uy tín thương hiệu.

Trong hệ thống logistics tự động, ESD còn có thể ảnh hưởng đến bộ điều khiển, cảm biến, máy tính công nghiệp, thiết bị mạng, bộ truyền động hoặc hệ thống nhận dạng. Một sự cố nhỏ tại tủ điều khiển hay thiết bị đầu cuối có thể làm gián đoạn hoạt động của robot, conveyor, hệ thống phân loại hoặc kho tự động.

Những nguyên nhân thường gây ra ESD là gì?

ESD có thể phát sinh từ nhiều nguồn trong môi trường làm việc, không chỉ từ con người. Một số nguyên nhân phổ biến gồm:

• Con người đi lại trên sàn hoặc thảm không phù hợp, sau đó chạm vào linh kiện và thiết bị.
• Quần áo, găng tay, bao bì hoặc vật liệu nhựa bị ma sát và tích điện.
• Khay, hộp, pallet, băng tải hoặc vật liệu đóng gói không có khả năng tiêu tán điện tích.
• Thiết bị, bàn thao tác hoặc giá kệ không được nối đất đúng cách.
• Không khí quá khô làm điện tích dễ tích tụ trên bề mặt vật liệu.
• Thao tác tháo lắp, đóng gói, vận chuyển và bảo trì không tuân thủ quy trình ESD.

Nguy cơ ESD thường tăng khi doanh nghiệp sử dụng nhiều vật liệu cách điện, nhựa kỹ thuật hoặc bao bì thông thường trong khu vực có linh kiện điện tử. Vì vậy, đánh giá ESD cần dựa trên toàn bộ quy trình, từ nhập vật tư đến lưu kho, sản xuất, kiểm tra và vận chuyển.

Các biện pháp kiểm soát ESD hiệu quả

1. Thiết lập khu vực bảo vệ ESD

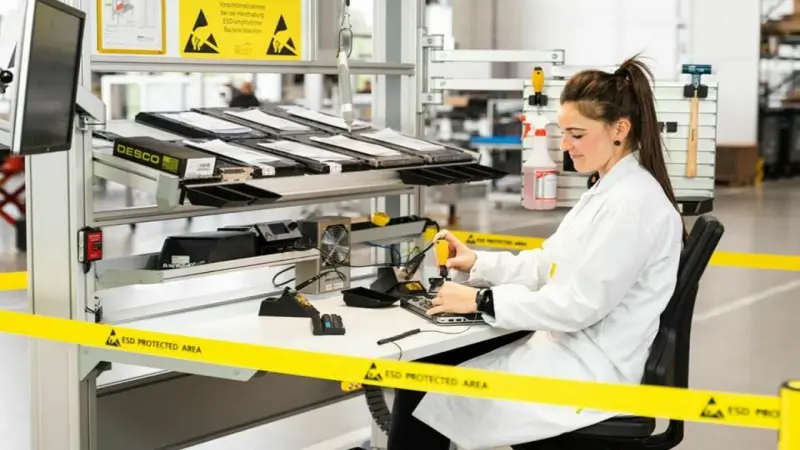

Doanh nghiệp nên xác định rõ khu vực cần kiểm soát ESD, thường được gọi là EPA, viết tắt của ESD Protected Area. Khu vực này cần có biển nhận diện, quy định ra vào và hướng dẫn thao tác cụ thể.

Trong EPA, các bề mặt làm việc, sàn, xe đẩy, giá kệ và thiết bị liên quan cần được lựa chọn theo yêu cầu kiểm soát tĩnh điện. Mục tiêu là hạn chế sự tích tụ điện tích và tạo đường tiêu tán có kiểm soát, thay vì để điện tích phóng đột ngột vào linh kiện.

2. Nối đất cho người và thiết bị

Người vận hành có thể sử dụng vòng đeo tay chống tĩnh điện, giày hoặc dây nối đất phù hợp với quy trình của doanh nghiệp. Bàn thao tác, thảm, kệ, xe đẩy và các thiết bị có liên quan cũng cần được kiểm tra khả năng nối đất hoặc tiêu tán điện tích.

Nối đất không có nghĩa là chỉ nối một thiết bị vào bất kỳ điểm kim loại nào. Hệ thống cần được thiết kế, lắp đặt và kiểm tra đúng kỹ thuật nhằm bảo đảm an toàn cho người vận hành cũng như hiệu quả kiểm soát ESD. Các điểm nối đất cần được kiểm tra định kỳ, đặc biệt sau khi di chuyển máy móc hoặc thay đổi layout.

3. Sử dụng vật liệu và bao bì phù hợp

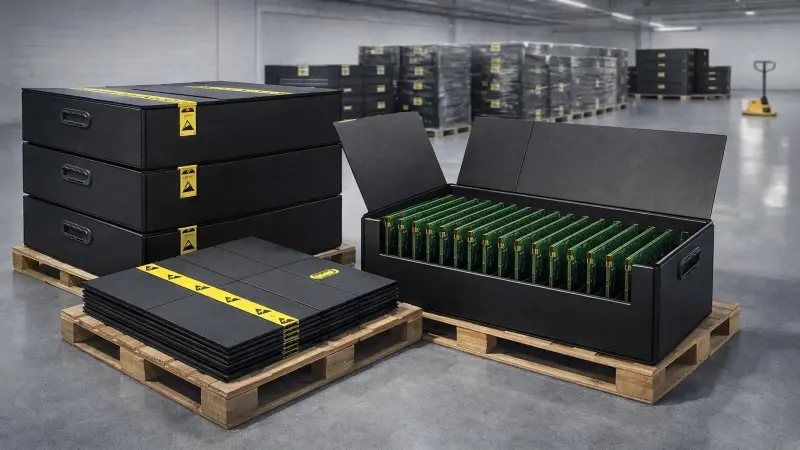

Không nên đặt linh kiện nhạy cảm trực tiếp lên bề mặt nhựa hoặc bao bì thông thường nếu chưa đánh giá đặc tính tĩnh điện. Doanh nghiệp có thể sử dụng túi, khay, hộp, thùng, vật liệu chèn và màng bảo vệ được thiết kế cho môi trường ESD.

Việc lựa chọn vật liệu cần phù hợp với từng công đoạn. Bao bì dùng để lưu trữ có thể khác với vật liệu phục vụ vận chuyển, đóng gói hoặc cấp phát tự động. Ngoài khả năng chống hoặc tiêu tán tĩnh điện, doanh nghiệp cũng cần xem xét độ bền cơ học, khả năng tái sử dụng và mức độ tương thích với robot, băng tải hoặc hệ thống kho.

4. Kiểm soát độ ẩm và môi trường

Độ ẩm môi trường có ảnh hưởng đến khả năng hình thành và tiêu tán điện tích. Không khí quá khô thường làm tăng nguy cơ tích điện, nhưng việc điều chỉnh độ ẩm cần dựa trên điều kiện sản xuất, yêu cầu sản phẩm và quy định an toàn của nhà máy.

Ngoài độ ẩm, doanh nghiệp nên chú ý đến bụi, nhiệt độ, vật liệu sàn, luồng di chuyển của nhân sự và tần suất tiếp xúc với linh kiện. Các yếu tố này cần được theo dõi trong chương trình quản lý môi trường thay vì chỉ xử lý khi đã xảy ra lỗi.

5. Đào tạo và kiểm tra định kỳ

Thiết bị kiểm soát ESD sẽ không phát huy hiệu quả nếu người vận hành không hiểu quy trình. Nhân sự cần được hướng dẫn về cách đeo vòng tay, sử dụng bao bì, di chuyển linh kiện, vệ sinh bề mặt và xử lý khi phát hiện thiết bị không đạt yêu cầu.

Doanh nghiệp cũng nên xây dựng checklist kiểm tra, lưu hồ sơ bảo trì và đánh giá định kỳ. Khi có thay đổi về layout, máy móc, vật liệu đóng gói hoặc quy trình logistics, chương trình ESD cần được xem xét lại.

Kiểm soát ESD trong kho tự động và logistics

Trong kho ASRS, hệ thống conveyor, sortation và khu vực vận hành AGV/AMR, ESD cần được xem xét đồng thời ở ba cấp độ: sản phẩm, thiết bị và hạ tầng.

• Sản phẩm: linh kiện hoặc hàng hóa nhạy cảm phải được chứa trong khay, thùng và bao bì phù hợp.
• Thiết bị: cảm biến, bộ điều khiển, máy tính công nghiệp, motor, thiết bị đọc mã và module mạng cần có giải pháp nối đất, bảo vệ và bảo trì phù hợp.
• Hạ tầng: sàn, băng tải, kệ, xe đẩy, trạm thao tác và khu vực giao nhận cần được đánh giá khả năng tích tụ điện tích.

Khi tích hợp hệ thống tự động hóa, doanh nghiệp nên đưa yêu cầu ESD vào tài liệu kỹ thuật ngay từ giai đoạn khảo sát. Cách tiếp cận này giúp tránh việc phải cải tạo sàn, thay vật liệu, bổ sung dây nối đất hoặc điều chỉnh quy trình sau khi hệ thống đã đưa vào vận hành.

ESD là gì đã được giải đáp ở trên. Đây là hiện tượng phóng tĩnh điện có thể diễn ra âm thầm nhưng gây ảnh hưởng lớn đến linh kiện điện tử, thiết bị điều khiển và độ ổn định của dây chuyền. Kiểm soát ESD hiệu quả không chỉ dựa vào một sản phẩm chống tĩnh điện mà cần kết hợp giữa thiết kế khu vực, nối đất, vật liệu, bao bì, môi trường, đào tạo và kiểm tra định kỳ.
