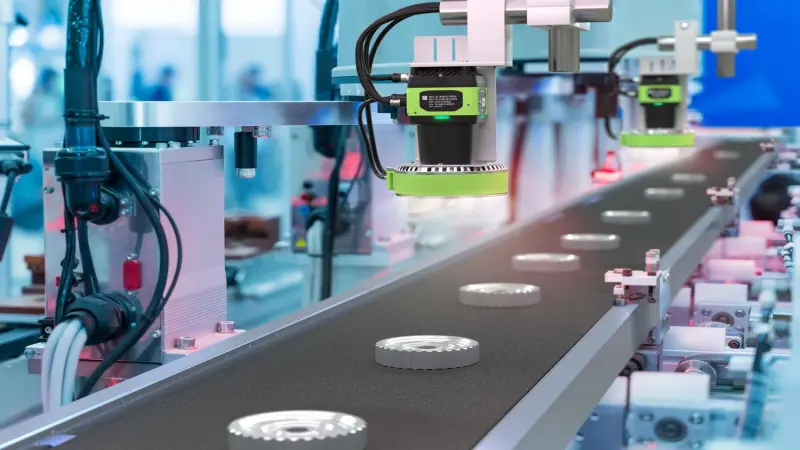

Trong các dây chuyền sản xuất hiện đại, camera đã trở thành một thành phần quan trọng của hệ thống tự động hóa. Camera công nghiệp có khả năng thu nhận hình ảnh với tốc độ cao, độ ổn định tốt và được thiết kế để hoạt động trong môi trường sản xuất liên tục. Khi kết hợp với đèn chiếu sáng, lens, bộ xử lý, phần mềm vision và AI, camera có thể kiểm tra sản phẩm, phát hiện lỗi, đọc mã, đo kích thước và hướng dẫn robot. Cùng tin tức sidonn tìm hiểu chi tiết trong bài viết dưới đây.
Camera công nghiệp là gì, hoạt động như thế nào?
Camera công nghiệp là thiết bị thu nhận hình ảnh được thiết kế cho các ứng dụng sản xuất, kiểm tra và tự động hóa. Khác với camera giám sát thông thường, camera công nghiệp chú trọng đến độ ổn định, tốc độ chụp, khả năng đồng bộ với máy móc và chất lượng dữ liệu hình ảnh. Trong dây chuyền, camera thường không hoạt động độc lập mà kết hợp với lens, hệ thống chiếu sáng, bộ xử lý và phần mềm để tạo thành một hệ thống.

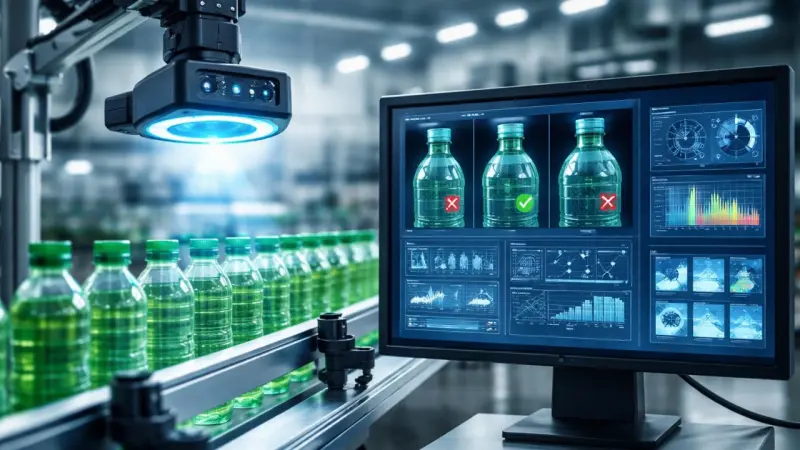

Camera vision công nghiệp có thể thu nhận hình ảnh của sản phẩm sau đó truyền dữ liệu tới máy tính, bộ xử lý vision hoặc thiết bị AI. Phần mềm sẽ phân tích hình ảnh dựa trên thuật toán đã được thiết lập để đưa ra kết quả.
Quy trình cơ bản có thể hình dung:
Sản phẩm → chiếu sáng → camera chụp ảnh → xử lý hình ảnh → phân tích → kết quả → thiết bị thực hiện hành động.
Ví dụ, trên dây chuyền đóng gói, camera chụp từng sản phẩm khi đi qua vị trí kiểm tra. Phần mềm phân tích xem nhãn có đúng vị trí hay không. Nếu sản phẩm không đạt, hệ thống có thể gửi tín hiệu đến PLC để điều khiển cơ cấu loại sản phẩm.

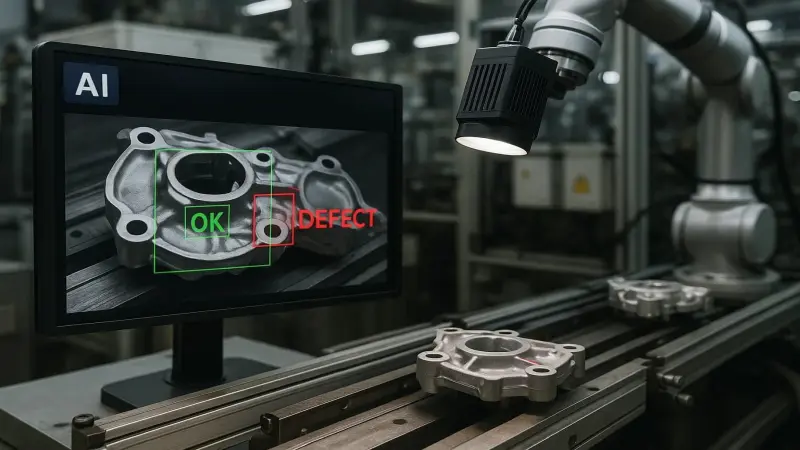

Cấu tạo của hệ thống camera công nghiệp
Một hệ thống camera công nghiệp hoàn chỉnh thường bao gồm nhiều thành phần.
Camera
Camera là bộ phận thu nhận hình ảnh. Các thông số quan trọng gồm độ phân giải, tốc độ chụp, kích thước cảm biến, dynamic range và khả năng kết nối. Tùy ứng dụng, doanh nghiệp có thể lựa chọn camera area scan hoặc line scan.
- Area scan camera chụp toàn bộ vùng hình ảnh trong một lần, phù hợp với nhiều bài toán kiểm tra sản phẩm.
- Line scan camera thu nhận hình ảnh theo từng dòng, phù hợp với các sản phẩm liên tục di chuyển hoặc vật thể có chiều dài lớn.
Lens
Lens quyết định camera nhìn thấy đối tượng như thế nào. Việc lựa chọn tiêu cự, trường nhìn, khoảng cách làm việc và độ phân giải quang học cần được tính toán phù hợp với bài toán. Một camera có độ phân giải cao nhưng sử dụng lens không phù hợp vẫn có thể cho hình ảnh không đạt yêu cầu.
Hệ thống chiếu sáng
Ánh sáng là yếu tố cực kỳ quan trọng trong machine vision. Hệ thống lighting có nhiệm vụ tạo ra hình ảnh ổn định và làm nổi bật đặc điểm cần kiểm tra. Các loại đèn thường được sử dụng gồm ring light, bar light, backlight, dome light hoặc các giải pháp chiếu sáng chuyên dụng khác.
Ví dụ, backlight có thể giúp làm nổi bật biên dạng sản phẩm, trong khi dome light phù hợp với những bề mặt phản xạ phức tạp.
Bộ xử lý hình ảnh
Hình ảnh từ camera được truyền tới máy tính công nghiệp, vision controller hoặc thiết bị xử lý tích hợp. Bộ xử lý thực hiện các thuật toán như phát hiện cạnh, đo kích thước, kiểm tra hình dạng, đọc mã hoặc phân loại.
Phần mềm vision
Phần mềm là nơi cấu hình các công đoạn xử lý hình ảnh. Tùy hệ thống, phần mềm có thể thực hiện:
- Pattern matching.
- Đo kích thước.
- Kiểm tra hình dạng.
- OCR/OCV.
- Barcode/QR code.
- Phát hiện lỗi.
- Đếm sản phẩm.
- Phân loại.
- Xác định vị trí vật thể.
PLC và thiết bị tự động hóa
Sau khi phân tích hình ảnh, hệ thống cần gửi kết quả đến PLC hoặc thiết bị khác.
Ví dụ: Camera → Vision Controller → PLC → Cơ cấu loại sản phẩm.
Hoặc: Camera → Vision AI → Robot → Gắp sản phẩm.
Nhờ khả năng kết nối này, camera trở thành một phần của dây chuyền tự động thay vì chỉ thực hiện nhiệm vụ quan sát.

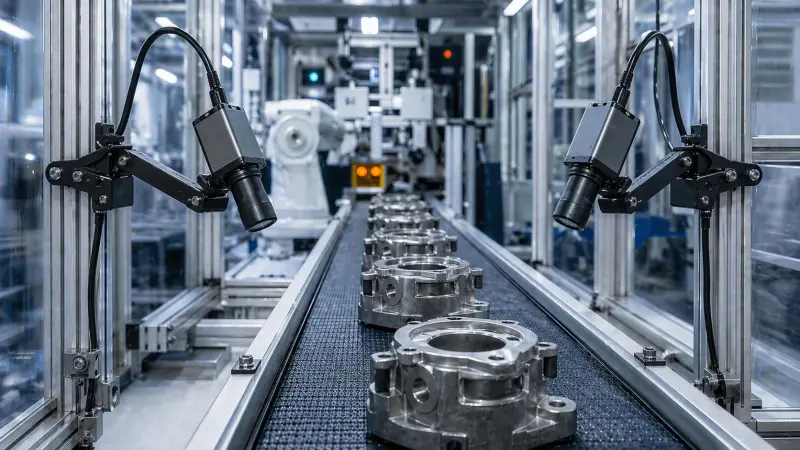

Camera kiểm tra sản phẩm được ứng dụng như thế nào?
Kiểm tra ngoại quan
Đây là một trong những ứng dụng phổ biến nhất của camera kiểm tra sản phẩm.
Camera có thể phát hiện:
- Vết xước.
- Nứt hoặc móp.
- Sai hình dạng.
- Thiếu linh kiện.
- Sai màu.
- Lỗi lắp ráp.
- Bẩn hoặc dị vật.
- Sai vị trí chi tiết.
Hệ thống có thể thực hiện kiểm tra liên tục khi sản phẩm chạy trên băng tải.
Kiểm tra kích thước
Camera vision có thể được sử dụng để đo đường kính, chiều dài, chiều rộng, khoảng cách hoặc vị trí của các chi tiết. Trong những ứng dụng yêu cầu độ chính xác cao, hệ thống cần được thiết kế đồng bộ giữa camera, lens, lighting và thuật toán đo.
Đọc mã vạch và QR Code
Camera có thể đọc barcode, QR Code, Data Matrix và các loại mã khác để xác định sản phẩm. Dữ liệu đọc được có thể được đối chiếu với thông tin trong hệ thống quản lý. Nếu mã không hợp lệ, hệ thống có thể phát cảnh báo hoặc loại sản phẩm.
OCR và OCV
OCR giúp hệ thống đọc các ký tự được in trên sản phẩm hoặc bao bì. OCV có thể được sử dụng để kiểm tra ký tự có được in đúng hay không. Ứng dụng này phổ biến trong ngành thực phẩm, điện tử, dược phẩm và đóng gói.
Đếm và phân loại
Camera có thể nhận diện số lượng sản phẩm trên băng tải và phân loại chúng theo hình dạng, màu sắc hoặc đặc điểm hình ảnh. Khi kết hợp với cơ cấu gắp hoặc băng tải phân loại, quá trình có thể được tự động hóa hoàn toàn.
Các loại camera công nghiệp phổ biến
Camera monochrome
Camera đơn sắc ghi nhận thông tin về cường độ sáng thay vì màu RGB. Chúng phù hợp với nhiều ứng dụng đo lường, phát hiện biên và kiểm tra hình dạng.
Camera màu
Camera màu được sử dụng khi thông tin màu sắc đóng vai trò quan trọng trong việc phân loại hoặc kiểm tra sản phẩm.
Camera 2D
Camera 2D là lựa chọn phổ biến trong kiểm tra ngoại quan, đọc mã, đo kích thước và định vị sản phẩm.
Camera 3D
Camera 3D cung cấp thêm thông tin về chiều sâu. Công nghệ này phù hợp với các ứng dụng cần xác định độ cao, hình dạng không gian hoặc thể tích.
Camera line scan
Line scan camera chụp từng dòng hình ảnh khi sản phẩm di chuyển. Đây là giải pháp phù hợp với web inspection, vật liệu dạng cuộn hoặc dây chuyền tốc độ cao.
Lợi ích của hệ thống camera vision công nghiệp
- Tăng tốc độ kiểm tra: Camera có thể kiểm tra sản phẩm liên tục và phù hợp với dây chuyền sản xuất tốc độ cao.
- Tăng tính nhất quán: Hệ thống sử dụng cùng một tiêu chí kiểm tra, giảm sự khác biệt giữa các ca làm việc.
- Giảm phụ thuộc vào kiểm tra thủ công: Những công việc lặp lại có thể được tự động hóa.
- Phát hiện lỗi sớm: Sản phẩm lỗi có thể được phát hiện ngay trong quá trình sản xuất thay vì chờ tới công đoạn cuối.
- Truy xuất dữ liệu: Hình ảnh và kết quả kiểm tra có thể được lưu lại để phục vụ phân tích chất lượng.
- Kết hợp với robot: Camera có thể cung cấp vị trí sản phẩm để robot gắp, phân loại hoặc lắp ráp.
Ứng dụng camera công nghiệp trong các ngành
- Điện tử: Camera được sử dụng để kiểm tra PCB, linh kiện, mối hàn, vị trí linh kiện và ký tự trên sản phẩm.
- Ô tô: Trong ngành ô tô, vision có thể hỗ trợ kiểm tra linh kiện, ngoại quan, kích thước và xác nhận quá trình lắp ráp.
- Thực phẩm và đồ uống: Camera kiểm tra bao bì, nhãn, mã lô, nắp chai, mức đầy và ngoại quan sản phẩm.
- Dược phẩm: Hệ thống vision hỗ trợ kiểm tra nhãn, mã sản phẩm, bao bì, viên thuốc và các đặc điểm ngoại quan tùy ứng dụng.
- Logistics: Camera có thể đọc barcode, QR Code, nhận diện kiện hàng, kiểm tra kích thước và hỗ trợ phân loại.
Camera công nghiệp là một thành phần quan trọng trong các hệ thống tự động hóa hiện đại. Không chỉ thu nhận hình ảnh, camera còn cung cấp dữ liệu để hệ thống kiểm tra chất lượng, đo kích thước, đọc mã, phân loại và điều khiển robot. Công nghệ này đang được ứng dụng rộng rãi trong sản xuất, điện tử, ô tô, thực phẩm, dược phẩm và logistics.
Khi được thiết kế đúng với nhu cầu thực tế, hệ thống camera công nghiệp có thể trở thành “đôi mắt” của dây chuyền, giúp doanh nghiệp kiểm soát chất lượng và tiến gần hơn tới mô hình nhà máy thông minh.
