Trong quá trình tự động hóa sản xuất, robot công nghiệp đang dần trở thành một phần quan trọng của nhiều nhà máy hiện đại. Robot có thể đảm nhận nhiều công việc lặp lại với tốc độ và độ chính xác cao. Tuy nhiên, mỗi dòng máy lại sở hữu cấu tạo, phạm vi chuyển động và thế mạnh riêng. Vì vậy, theo tin tức sidonn, tìm hiểu các loại robot công nghiệp là bước quan trọng trước khi doanh nghiệp lựa chọn giải pháp tự động hóa phù hợp.
Giới thiệu về robot công nghiệp và nguyên lý hoạt động
Robot công nghiệp là gì?
Robot công nghiệp là thiết bị cơ điện được lập trình để thực hiện các chuyển động và nhiệm vụ cụ thể trong môi trường sản xuất. Về cấu tạo, một hệ thống robot thường bao gồm thân robot, bộ điều khiển, động cơ, cảm biến và thiết bị đầu cuối như kẹp gắp, súng hàn, đầu hút chân không hoặc dụng cụ gia công.
Khác với máy móc chỉ thực hiện một thao tác cố định, robot có thể được lập trình để thực hiện chuỗi chuyển động theo nhiều vị trí khác nhau. Đặc biệt, những robot nhiều trục có khả năng tiếp cận vật thể từ nhiều hướng, phù hợp với các công việc phức tạp trong không gian ba chiều.
Robot công nghiệp hoạt động như thế nào?
Về cơ bản, robot nhận lệnh từ bộ điều khiển rồi phối hợp các động cơ tại từng trục để đưa đầu công tác đến vị trí mong muốn. Tùy ứng dụng, robot có thể nhận thêm dữ liệu từ cảm biến, camera hoặc hệ thống thị giác máy để xác định vị trí sản phẩm.
Một chu trình thường diễn ra như sau:
- Hệ thống xác định nhiệm vụ cần thực hiện.
- Bộ điều khiển tính toán quỹ đạo chuyển động.
- Các động cơ điều khiển từng trục di chuyển theo chương trình.
- Đầu công tác thực hiện thao tác như gắp, hàn, sơn hoặc lắp ráp.
- Cảm biến hoặc hệ thống camera kiểm tra điều kiện và kết quả.
- Robot lặp lại chu trình cho sản phẩm tiếp theo.
Nhờ khả năng lập trình, robot có thể thực hiện hàng nghìn chu kỳ tương tự nhau trong thời gian dài mà không cần thay đổi hoàn toàn dây chuyền.
Các loại robot công nghiệp phổ biến hiện nay
Có nhiều cách phân loại robot, chẳng hạn theo cấu trúc cơ khí, số trục, phương thức chuyển động hoặc mục đích sử dụng. Nếu xét theo cấu hình cơ khí, những nhóm phổ biến gồm:
Robot khớp nối – Articulated Robot
Đây là một trong những dạng robot công nghiệp quen thuộc nhất. Robot có nhiều khớp quay liên kết với nhau, tạo thành cánh tay có khả năng chuyển động linh hoạt trong không gian.
Phiên bản phổ biến thường có 6 trục, tương ứng với nhiều chuyển động của cánh tay và cổ tay. Nhờ đó, robot có thể đưa đầu công tác đến nhiều vị trí và thay đổi góc tiếp cận.
Ứng dụng tiêu biểu:
- Hàn hồ quang, hàn điểm.
- Phun sơn.
- Lắp ráp.
- Gắp và di chuyển vật liệu.
- Đóng gói.
- Palletizing.
- Gia công và xử lý máy.
Ưu điểm lớn nhất của robot khớp nối là tính linh hoạt. Tuy nhiên, hệ thống có cấu tạo và lập trình phức tạp hơn một số dòng robot chuyên dụng.
Robot SCARA
SCARA là viết tắt của Selective Compliance Assembly Robot Arm. Đây là dòng robot công nghiệp được thiết kế nổi bật cho các nhiệm vụ lắp ráp, gắp đặt và di chuyển sản phẩm trong mặt phẳng.
Robot SCARA thường có 4 trục, kết hợp chuyển động quay và chuyển động theo phương thẳng đứng. Thiết kế nhỏ gọn giúp thiết bị không chiếm quá nhiều diện tích trong dây chuyền.
SCARA có tốc độ cao, độ lặp lại tốt và đặc biệt phù hợp với các thao tác yêu cầu di chuyển nhanh giữa những vị trí xác định.
Ứng dụng phổ biến:
- Lắp ráp linh kiện điện tử.
- Gắp đặt sản phẩm.
- Đóng gói.
- Bắt vít.
- Dán keo.
- Cấp phôi cho máy.
SCARA có ưu điểm về tốc độ, độ lặp lại và khả năng hoạt động trong không gian nhỏ, nhưng thường phù hợp với tải trọng và phạm vi làm việc hạn chế hơn robot khớp nối.
Robot Delta
Robot Delta, còn gọi là robot song song, có hình dáng khá đặc biệt với các cánh tay liên kết từ một cụm phía trên xuống đầu công tác.
Điểm mạnh nổi bật của dòng robot này là tốc độ. Do phần động chuyển động có khối lượng tương đối thấp, Delta có thể thực hiện các thao tác gắp – đặt nhanh và liên tục.
Robot Delta thường xuất hiện trong dây chuyền thực phẩm, dược phẩm, điện tử và đóng gói sản phẩm nhỏ.
Một số nhiệm vụ thường gặp:
- Pick and place.
- Phân loại sản phẩm.
- Đóng gói tốc độ cao.
- Gắp linh kiện.
- Sắp xếp sản phẩm trên băng tải.
Delta thường được sử dụng trong các ứng dụng tốc độ cao, đặc biệt là đóng gói và lắp ráp với yêu cầu pick-and-place chính xác.
Robot Cartesian
Robot công nghiệp Cartesian hoạt động dựa trên các trục chuyển động tuyến tính, thường được bố trí theo ba phương X, Y và Z.
Thay vì các khớp quay phức tạp như robot cánh tay, hệ thống Cartesian di chuyển theo các đường thẳng. Điều này giúp việc điều khiển tương đối trực quan và tạo ra vùng làm việc hình chữ nhật.
Robot Cartesian phù hợp với các ứng dụng cần độ chính xác cao, phạm vi làm việc lớn hoặc xử lý vật thể có tải trọng đáng kể.
Ứng dụng gồm:
- Gắp đặt sản phẩm.
- Cấp phôi cho máy CNC.
- Bốc dỡ máy.
- Palletizing.
- Khoan, gia công.
- Hàn.
- In 3D.
TE Connectivity cũng phân loại Cartesian là robot chuyển động theo ba trục vuông góc và cho biết chúng được sử dụng trong nhiều nhiệm vụ như xử lý vật liệu, in 3D, nạp/dỡ máy, palletizing, khoan và lắp ráp.
Robot hình trụ – Cylindrical Robot
Robot hình trụ sử dụng sự kết hợp giữa khớp quay và khớp tịnh tiến, tạo ra vùng làm việc có dạng hình trụ.
Đây là một trong các loại robot được sử dụng cho những nhiệm vụ có yêu cầu chuyển động tương đối đơn giản. Robot cylindrical từng được ứng dụng trong lắp ráp, hàn điểm và xử lý máy.
Tuy nhiên, trong nhiều dây chuyền hiện đại, một số ứng dụng trước đây sử dụng robot hình trụ có thể được thay thế bằng các cấu hình linh hoạt hơn.
Robot cộng tác – Cobot
Robot cộng tác, thường gọi là cobot, được thiết kế để hỗ trợ con người trong các công việc sản xuất thay vì luôn hoạt động tách biệt trong khu vực bảo vệ.
Cobot thường có thiết kế nhỏ gọn, dễ lập trình và có thể được triển khai cho những công việc như lắp ráp, kiểm tra, đóng gói, cấp phôi hoặc thao tác với sản phẩm.
Tuy nhiên, “cộng tác” không đồng nghĩa với việc robot luôn có thể hoạt động cạnh con người trong mọi tình huống. Việc đánh giá rủi ro, thiết kế ứng dụng, tốc độ, tải trọng, dụng cụ đầu cuối và hệ thống an toàn vẫn phải được thực hiện phù hợp với từng trường hợp.

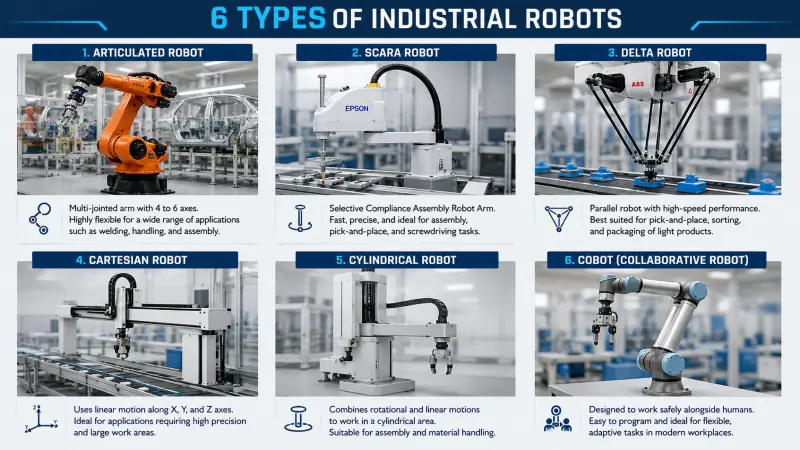

So sánh các loại robot hiện nay
Mỗi cấu hình có thế mạnh riêng nên doanh nghiệp không nên lựa chọn robot công nghiệp chỉ dựa trên tốc độ hoặc giá thành.
| Loại robot | Đặc điểm chính | Thế mạnh | Ứng dụng |
|---|---|---|---|
| Articulated | Nhiều khớp quay, thường 6 trục | Linh hoạt, vùng làm việc rộng | Hàn, sơn, lắp ráp |
| SCARA | Cánh tay quay, thường 4 trục | Nhanh, chính xác | Lắp ráp, pick-and-place |
| Delta | Cấu trúc song song | Tốc độ rất cao | Phân loại, đóng gói |
| Cartesian | Trục tuyến tính X-Y-Z | Chính xác, dễ kiểm soát | CNC, gắp đặt, gia công |
| Cylindrical | Khớp quay + tịnh tiến | Phù hợp vùng làm việc hình trụ | Lắp ráp, xử lý máy |
| Cobot | Thiết kế hướng đến tương tác người – robot | Linh hoạt, dễ triển khai | Lắp ráp, kiểm tra, đóng gói |
Lựa chọn robot công nghiệp dựa trên những tiêu chí nào?
Không có một loại robot duy nhất phù hợp với mọi nhà máy. Khi lựa chọn, doanh nghiệp nên xem xét ít nhất các yếu tố sau:
- Tải trọng: Xác định robot phải nâng sản phẩm, dụng cụ hay cả hai với trọng lượng bao nhiêu.
- Tầm với: Khoảng cách từ chân đế đến vị trí xa nhất mà đầu công tác cần tiếp cận sẽ ảnh hưởng trực tiếp đến việc lựa chọn model.
- Tốc độ: Dây chuyền sản xuất số lượng lớn có thể cần Delta hoặc SCARA, trong khi công việc phức tạp có thể ưu tiên robot khớp nối.
- Độ chính xác và độ lặp lại: Đây là yếu tố quan trọng đối với lắp ráp linh kiện, hàn, gia công và các công đoạn yêu cầu vị trí chính xác.
- Không gian lắp đặt: Cần tính cả kích thước robot, vùng hoạt động, băng tải, thiết bị phụ trợ và khu vực an toàn.
- Đầu công tác: Kẹp cơ khí, hút chân không, súng hàn, súng phun sơn hay dụng cụ gia công sẽ quyết định một phần khả năng thực tế của hệ thống.
Qua phần giới thiệu về robot công nghiệp, có thể thấy đây không phải một nhóm thiết bị chỉ có một cấu hình duy nhất. Tùy nhiệm vụ, doanh nghiệp có thể lựa chọn robot khớp nối, SCARA, Delta, Cartesian, Cylindrical hoặc cobot.
Khi tự động hóa tiếp tục phát triển, các loại robot hiện nay cũng ngày càng đa dạng hơn, kết hợp thêm cảm biến, camera, trí tuệ nhân tạo và phần mềm quản lý. Đây sẽ tiếp tục là một trong những nền tảng quan trọng để xây dựng nhà máy tự động và sản xuất thông minh.
