Stacker crane là gì? Cấu tạo, nguyên lý và ứng dụng

Stacker crane là thiết bị tự động di chuyển trong lối đi giữa các dãy kệ để đưa hàng vào vị trí lưu trữ hoặc lấy hàng ra theo yêu cầu. Trong hệ thống kho ASRS, thiết bị này giúp tự động hóa các thao tác nâng, di chuyển và đặt tải, đặc biệt hữu ích khi kho cần khai thác không gian theo chiều cao hoặc xử lý nhiều vị trí lưu trữ một cách có tổ chức.

Để đánh giá stacker crane có phù hợp hay không, doanh nghiệp cần xem xét không chỉ tốc độ vận hành mà còn loại hàng, đặc điểm kệ, luồng nhập xuất và khả năng kết nối với phần mềm quản lý. Bài viết dưới đây giải thích cấu tạo, nguyên lý hoạt động, các dạng phổ biến và những điểm cần tính đến khi triển khai thiết bị này.

Stacker crane là gì?

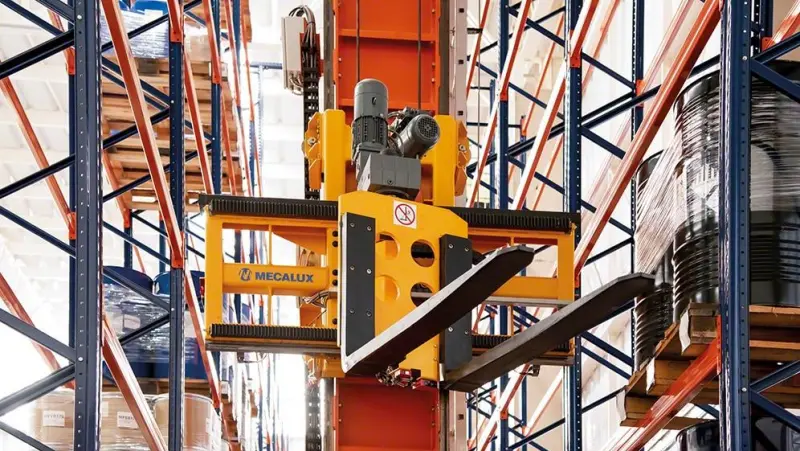

Stacker crane, còn được gọi là cần trục xếp dỡ tự động trong kho, là một loại máy lưu trữ và truy xuất tự động. Thiết bị thường chạy trên ray trong một lối đi cố định, di chuyển theo chiều dọc lối đi và nâng hạ bộ phận lấy hàng để tiếp cận các ô kệ ở nhiều cao độ khác nhau.

Tùy thiết kế, bộ phận lấy hàng có thể là càng nâng, càng kéo hoặc cơ cấu chuyên dụng phù hợp với pallet, thùng hàng hay đơn vị tải khác. Stacker crane có thể hoạt động theo lệnh từ hệ thống điều khiển, nhận vị trí lưu trữ hoặc vị trí lấy hàng rồi thực hiện chu trình tương ứng. Vì vậy, đây không chỉ là một thiết bị nâng hạ mà còn là một thành phần trong tổng thể kho tự động.

Cấu tạo cơ bản của stacker crane

Cấu hình cụ thể phụ thuộc vào tải trọng, chiều cao kệ, loại hàng và thiết kế kho. Một hệ thống stacker crane thường có các bộ phận chính sau:

• Khung cột hoặc thân máy: nâng đỡ các cụm thiết bị và tạo kết cấu cho chuyển động nâng hạ.
• Cụm di chuyển ngang: đưa máy chạy dọc theo lối đi trên ray để tiếp cận từng khoang kệ.
• Cụm nâng: di chuyển bàn nâng hoặc cơ cấu mang tải theo phương thẳng đứng.
• Cơ cấu lấy và đặt hàng: tiếp nhận tải tại điểm giao nhận, sau đó đưa tải vào kệ hoặc lấy ra khỏi kệ.
• Cảm biến và thiết bị an toàn: hỗ trợ xác định vị trí, nhận biết trạng thái tải và giám sát điều kiện vận hành theo thiết kế hệ thống.
• Bộ điều khiển và truyền thông: tiếp nhận lệnh, điều phối chuyển động và trao đổi dữ liệu với hệ thống điều khiển kho.

Độ tương thích giữa thiết bị, tải hàng, pallet hoặc thùng chứa và kết cấu kệ có vai trò quan trọng. Sai khác về kích thước, khối lượng hoặc độ ổn định của tải có thể ảnh hưởng đến khả năng lấy đặt hàng và an toàn vận hành.

Nguyên lý hoạt động trong hệ thống ASRS

Quy trình thường bắt đầu khi hệ thống quản lý kho xác định hàng cần nhập hoặc xuất và gửi yêu cầu đến lớp điều khiển thiết bị. Bộ điều khiển lựa chọn vị trí đích theo quy tắc vận hành đã cấu hình, sau đó điều phối stacker crane di chuyển đến khu vực tương ứng.

1. Nhận tải: hàng được đưa đến điểm giao nhận, thường thông qua băng tải hoặc thiết bị vận chuyển khác.
2. Di chuyển đến vị trí: stacker chạy dọc lối đi, đồng thời nâng hoặc hạ bộ phận mang tải theo vị trí cần tiếp cận.
3. Lưu trữ hoặc truy xuất: cơ cấu lấy hàng chuyển tải vào ô kệ hoặc đưa tải ra khỏi vị trí lưu trữ.
4. Xác nhận hoàn tất: trạng thái giao dịch được cập nhật để hệ thống quản lý kho tiếp tục điều phối bước tiếp theo.

Cách bố trí thiết bị và trình tự xử lý phụ thuộc vào kiến trúc ASRS. Stacker crane có thể kết hợp với conveyor, trạm giao nhận, WMS và WCS để hình thành một luồng vận hành thống nhất, từ lúc hàng vào kho đến khi được xuất đi.

Các loại stacker crane thường gặp

Stacker crane cho pallet

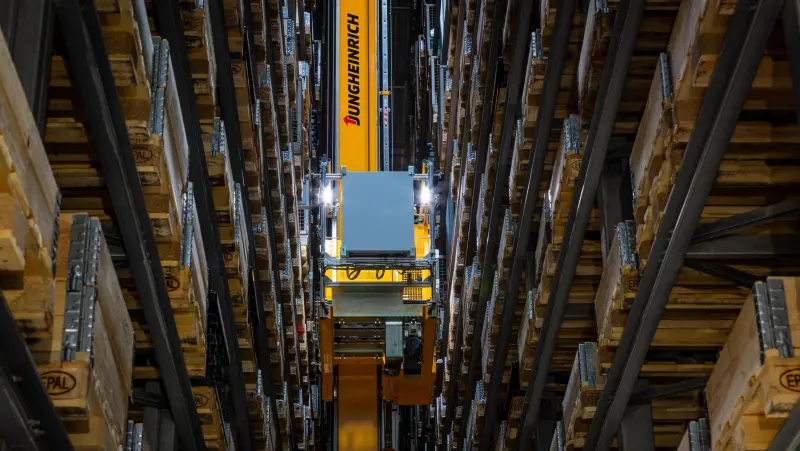

Dòng thiết bị này được thiết kế để xử lý đơn vị tải lớn như pallet. Cơ cấu lấy hàng và kệ cần phù hợp với kích thước, tải trọng cũng như cách đặt pallet. Giải pháp phù hợp khi doanh nghiệp cần quản lý hàng theo đơn vị pallet và tự động hóa việc lưu trữ, truy xuất trong các lối đi chuyên dụng.

Stacker crane cho thùng hoặc tải nhỏ

Thiết bị xử lý thùng, khay hoặc đơn vị tải nhỏ thường được gọi là mini-load stacker crane. Loại này phục vụ các hoạt động cần lưu trữ nhiều đơn vị hàng nhỏ trong hệ thống kệ tương ứng. Cấu hình lấy hàng phải được lựa chọn theo loại vật chứa, cách gom đơn và yêu cầu giao nhận của kho.

Tiêu chí lựa chọn stacker crane cho kho

Khi lựa chọn stacker crane cho kho hàng, đơn vị đầu tư cần chú ý tới những tiêu chí sau:

• Đặc tính hàng hóa: xác định loại tải, kích thước, khối lượng, vật chứa và độ ổn định khi nâng chuyển.
• Nhu cầu nhập xuất: phân tích số lượng giao dịch, thời điểm cao điểm, tỷ lệ nhập so với xuất và các luồng ưu tiên.
• Thiết kế kệ và mặt bằng: kiểm tra chiều cao, chiều dài lối đi, điểm giao nhận, điều kiện nền và khả năng bố trí ray.
• Khả năng tích hợp: làm rõ cách kết nối với WMS, WCS, conveyor, hệ thống nhận dạng và các thiết bị tự động khác.
• An toàn và bảo trì: xem xét vùng vận hành, quy trình xử lý sự cố, khả năng tiếp cận thiết bị và kế hoạch bảo dưỡng.
• Phương án mở rộng: đánh giá khả năng tăng năng lực, bổ sung thiết bị hoặc điều chỉnh quy tắc vận hành khi nhu cầu thay đổi.

Doanh nghiệp nên bắt đầu bằng việc khảo sát dữ liệu đơn hàng, sơ đồ kho và đặc điểm tải thực tế. Việc mô phỏng luồng vận hành và thống nhất yêu cầu giao diện điều khiển từ sớm giúp hạn chế các vấn đề phát sinh khi kết nối stacker với những thành phần còn lại của ASRS.

Stacker crane là giải pháp quan trọng trong nhiều mô hình kho tự động, nhưng hiệu quả phụ thuộc vào sự phù hợp giữa thiết bị, tải hàng, kệ, luồng vận hành và phần mềm điều khiển. Doanh nghiệp nên đánh giá tổng thể yêu cầu hiện tại lẫn khả năng mở rộng thay vì chỉ chọn thiết bị theo một thông số riêng lẻ. SIDONN Việt Nam cung cấp các giải pháp logistics thông minh và tự động hóa kho; doanh nghiệp có thể trao đổi với đội ngũ SIDONN để cùng xem xét phương án phù hợp với bài toán vận hành thực tế.
